Encaix amb pues de mampares

Shenchi presenta accessoris de pues de mampares d'alta qualitat, dissenyats específicament per encaminar mànegues a través dels panells d'equips alhora que ofereixen un segellat fiable. Fabricats en llautó, acer inoxidable SUS304 i SUS316L, aquests accessoris ofereixen una forta resistència a la corrosió i són adequats per a una àmplia gamma de condicions de treball.

Estructura del producte

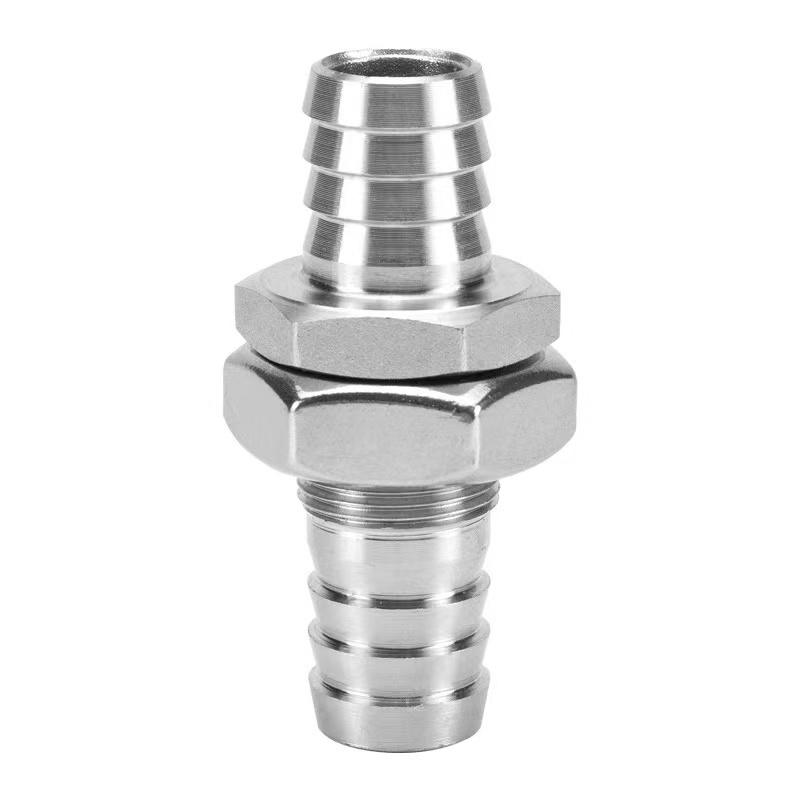

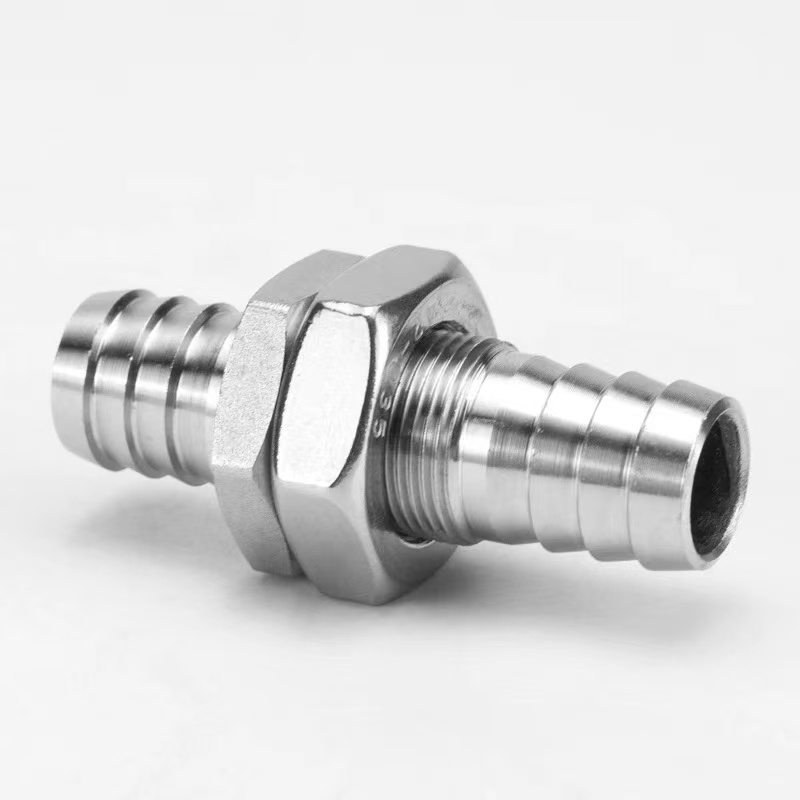

L'estructura de l'accessori de pues Bulkhead inclou fils de mampares, una femella de bloqueig i connexions de mànega amb pues. Durant la instal·lació, només es requereix un forat per al panell; apretar la femella completa el procés de fixació i segellat.

L'extrem de pues presenta un disseny de ranura antilliscant, que garanteix una connexió segura quan s'utilitza amb una abraçadora de mànega. Aquests accessoris s'utilitzen àmpliament en armaris de control, equips de tractament d'aigua, instruments mèdics i altres camps relacionats.

Especificacions del producte

Avantatges estructurals

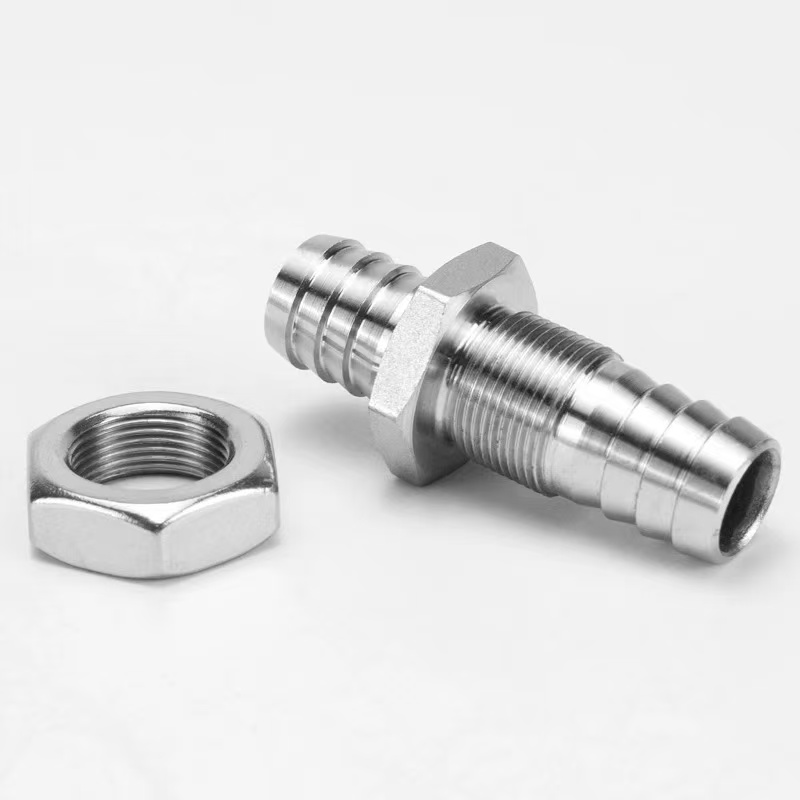

El Bulkhead Barbed Fitting és un accessori de canonada dissenyat específicament per encaminar mànegues a través de panells d'equips, tancaments o mampares alhora que proporciona un segellat fix. La seva estructura principal inclou una secció de rosca de mampares, una femella de bloqueig, una junta de segellat i una connexió de mànega de pues. Durant la instal·lació, només cal fer un forat del diàmetre corresponent al panell. La secció de rosca de l'accessori es fa passar pel forat i la femella s'estreny des del costat oposat per completar el procés de fixació i segellat.

1. Estructura de fixació de mampares:La longitud de la secció de rosca s'adapta als gruixos habituals dels panells. Un cop apretada la femella de bloqueig, forma una fixació rígida amb el panell, assegurant que la fixació romangui segura fins i tot sota forces de tracció externes.

2. Connexió de la mànega de pues:Un o ambdós costats del panell inclouen dents cònics amb pues per inserir la mànega i formar una connexió segellada amb una abraçadora de mànega. L'extrem de pues adopta un disseny de doble ranura antilliscant, que ofereix una resistència a l'extracció significativament més alta que els accessoris normals.

3. Sistema de segellat:Les juntes de goma o les anelles O es proporcionen als dos costats del panell. Quan la femella està estreta, la junta de segellat es comprimeix, aconseguint un segellat estanc a l'aigua i a la pols a l'obertura del panell, amb un grau de protecció de fins a IP65 o superior.

Mètode d'instal·lació

Els accessoris de pues de mampares duradors de Shenchi són fàcils d'instal·lar. Es pot aconseguir una connexió segura i segellada en només sis passos:

Pas 1: Preparació del forat del panell

Feu un forat rodó corresponent al panell en funció del diàmetre exterior de la secció del fil. Assegureu-vos que la vora del forat sigui llisa i sense rebaves per evitar danyar la junta de segellat.

Pas 2: instal·leu la junta de segellat

Feu lliscar la junta de segellat EPDM inclosa a la secció de rosca, prement-la contra la base de l'ajust. Si cal segellar els dos costats del panell, col·loqueu una junta a cada costat.

Pas 3: inseriu-lo a través del panell

Introduïu la secció de rosca al forat d'un costat del panell, assegurant-vos que la base de l'adaptació en contacte amb el panell amb la junta de segellat entremig.

Pas 4: premeu la femella de bloqueig

Enrosqueu la femella de bloqueig a la secció de rosca des del costat oposat del panell i estremeu-la gradualment amb una clau anglesa. Parell de torsió recomanat: 5–8 N·m per a materials de llautó i 8–12 N·m per a acer inoxidable. Mantingueu el cos de la connexió immòbil durant l'estrenyiment.

Pas 5: connecteu la mànega

Seleccioneu una especificació on el diàmetre exterior de la lengüeta sigui 0,5-1 mm més gran que el diàmetre interior de la mànega. Introduïu la mànega verticalment a l'extrem de pues fins que arribi a la base. Per a aplicacions d'alta pressió, utilitzeu una abraçadora de mànega d'acer inoxidable i fixeu-la entre la segona i la tercera puntes.

Pas 6: prova d'integritat del segell

Realitzeu una prova de pressió estàtica a 1,5 vegades la pressió de treball. Si no hi ha fuites durant tres minuts, la instal·lació està qualificada.
