Una guia per als accessoris de canonades

A la vasta xarxa de canonades que ofereix aigua, gas i control al nostre món modern, l'atenció sovint recau sobre les canonades o les vàlvules que controlen el flux. No obstant això, els autèntics facilitadors de sistemes complexos, funcionals i fiables són els humilsaccessoris de canonada. Aquests components vitals són els connectors, directors i adaptadors que transformen longituds rectes de canonades en circuits intencionats. Comprendre els seus tipus, funcions i criteris de selecció és fonamental per a qualsevol projecte de manipulació de fluids o gasos amb èxit.

Les funcions bàsiques: més que connectar-se

Els accessoris tenen diversos propòsits crítics més enllà de la simple connexió:

*   Canvi de direcció: els colzes (normalment 45° o 90°) redirigeixen les canonades al voltant d'obstacles o al llarg dels contorns estructurals.

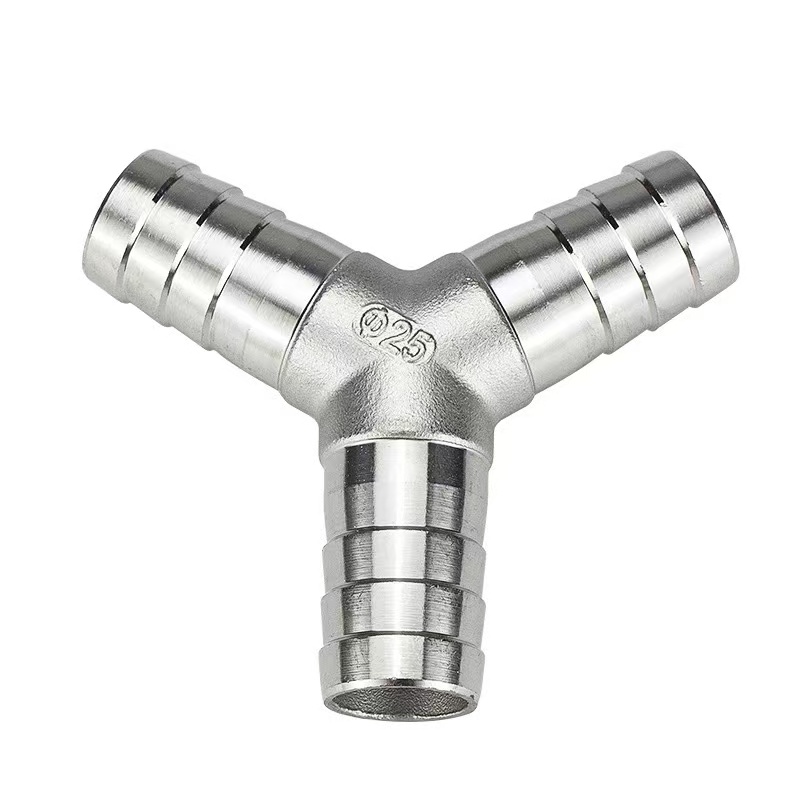

*   Divisió o combinació de flux: les tees i les creus divideixen un sol flux en diverses branques o combinen diversos fluxos d'entrada en un de sol.

*   Adaptació de la mida: els reductors i els buixos connecten tubs de diferents diàmetres sense problemes.

*   Extensió de la línia: els acoblaments uneixen dues canonades de la mateixa mida en una tirada recta.

*   Creació de ports: els mugrons i les cadires proporcionen punts d'accés per a aixetes, indicadors o línies auxiliars.

*   Terminació: els taps i els taps segellen l'extrem d'una canonada, de manera permanent o temporal.

Atributs clau: material, connexió i disseny

L'elecció de l'ajust adequat es basa en tres atributs principals:

1.  Material: l'accessori ha de ser compatible tant amb el material de la canonada com amb el medi (fluid/gas) que transportarà.

   *   Coure i llautó: excel·lent per a aigua potable, calefacció i algunes aplicacions de gas. Resisteix la corrosió i és fàcil d'instal·lar mitjançant soldadura o ajustament a pressió.

   *   Acer al carboni i acer inoxidable: l'estàndard per a aplicacions industrials, d'alta pressió i d'alta temperatura (vapor, oli, productes químics). Ofereix una força superior. L'acer inoxidable proporciona una major resistència a la corrosió.

   *   PVC, CPVC i PEX: predominen a les línies modernes de fontaneria, reg i productes químics de baixa pressió. Lleuger, resistent a la corrosió i sovint utilitzen connexions de soldadura amb dissolvent (PVC) o premsa / crimpat (PEX).

   *   Ferro mal·leable: conegut per la seva duresa en configuracions roscades, que s'utilitza habitualment en línies de gas i hidràuliques de gran resistència.

2. Mètode de connexió: defineix com s'enllaça el raccord amb la canonada.

   *  Roscada (roscada): el mètode clàssic i versàtil que utilitza fils cònics (NPT). Ideal per a sistemes de manteniment pesat, modificacions de camp i connexions sòlides on pot ser necessari el desmuntatge. Requereix segellador per a una junta a prova de fuites.

   *   Soldat/soldat (soldadura de sòcol): principalment per a coure i acer. Crea una unió permanent, llisa i molt fiable fonent un metall de farciment a l'espai entre l'endoll i la canonada. Essencial per a canonades d'alta integritat i línies de processos crítics.

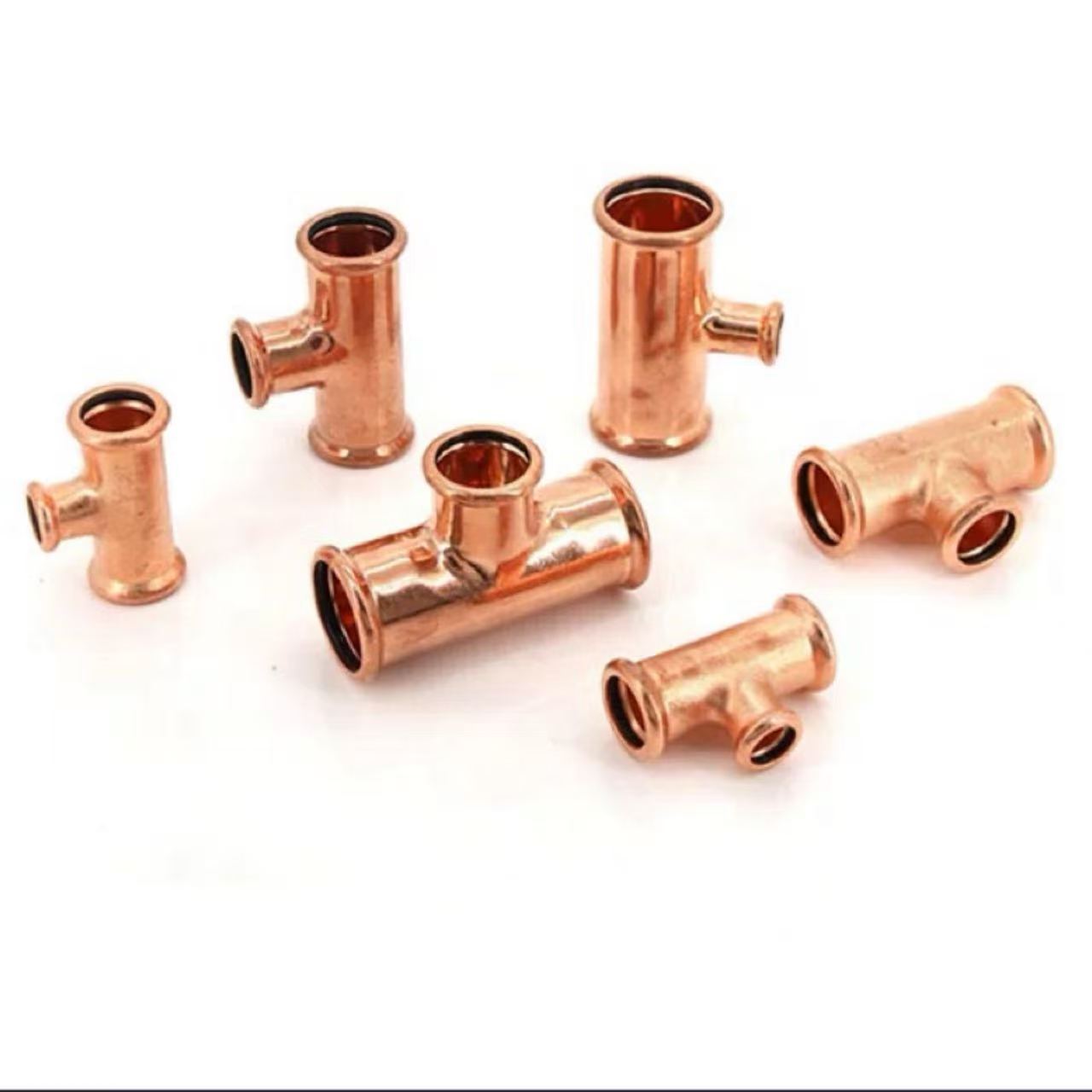

   *   Press-Fit: un mètode modern que utilitza eines especialitzades per enganxar un accessori amb una junta tòrica interna a una canonada. Ofereix una connexió ràpida, neta i altament fiable sense calor ni fils. Adopció ràpida en sistemes hidrònics i fontaneria comercial.

   *   Push-to-Connect: el mètode d'instal·lació més senzill per a línies temporals o accessibles (p. ex., aire comprimit, instrumentació). Un mecanisme de pinça i junta tòrica permet la connexió i l'alliberament sense eines.

   *   Soldadura amb dissolvent: s'utilitza per a sistemes de plàstic (PVC/CPVC). Un dissolvent químic fon i fusiona la canonada i l'encaix en una única peça monolítica.

3. Estàndards i classificació de pressió:Accessoris per a canonadeses fabriquen amb classes de pressió específiques (per exemple, Schedule 40, 80, Class 150, 300) i han de complir els estàndards de la indústria (ASTM, ASME, EN). La selecció d'un accessori amb una classe de pressió igual o superior a la pressió de funcionament màxima del sistema no és negociable per seguretat.

Guia de selecció: adequació de l'ajust a la tasca

Un procés de selecció lògic garanteix la integritat del sistema:

1. Definiu el servei: quin fluid o gas? A quina temperatura i pressió? És corrosiu? (p. ex., aigua potable calenta, 80 °C, 6 bar).

2.  Trieu el material de la canonada: segons les condicions del servei i el pressupost (p. ex., coure).

3. Seleccioneu el Mètode de connexió: equilibreu el rendiment, les habilitats d'instal·lació i les necessitats d'accés futures (p. ex., Press-fit per a velocitat i fiabilitat).

4.  Especifiqueu el tipus i la mida d'ajust: determineu la funció necessària (p. ex., colze de 90°, 22 mm x 22 mm).

5.  Verifiqueu la compatibilitat: assegureu-vos que el material de connexió, el mètode de segellat i la pressió nominal són totalment compatibles amb la canonada i els paràmetres del sistema escollits.

Conclusió: la base de la integritat del sistema

Els accessoris de canonades són la puntuació crítica en el llenguatge dels sistemes de canonades. La seva correcta selecció i instal·lació constitueixen la base de la longevitat, la seguretat i l'eficiència d'un sistema. Tot i que poden funcionar fora de la vista, especificar accessoris adequats i d'alta qualitat és una de les decisions més impactants que pot prendre un enginyer, contractista o instal·lador. En la dansa intricada de la dinàmica de fluids, aquests components són els socis silenciosos i ferms que garanteixen que tot flueixi tal com està dissenyat.
