Connector de canonada d'aigua de pagoda tipus L

Tipus de producte

Com a fabricant professional xinès de connectors de canonades d'aigua de pagoda de tipus L, Shenchi ofereix dos tipus de productes principals:

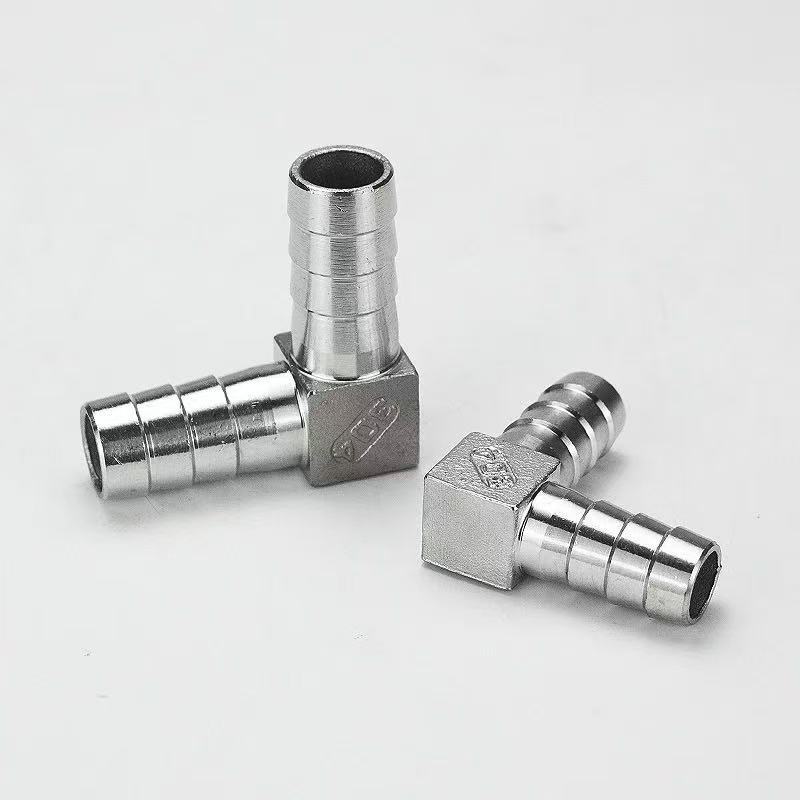

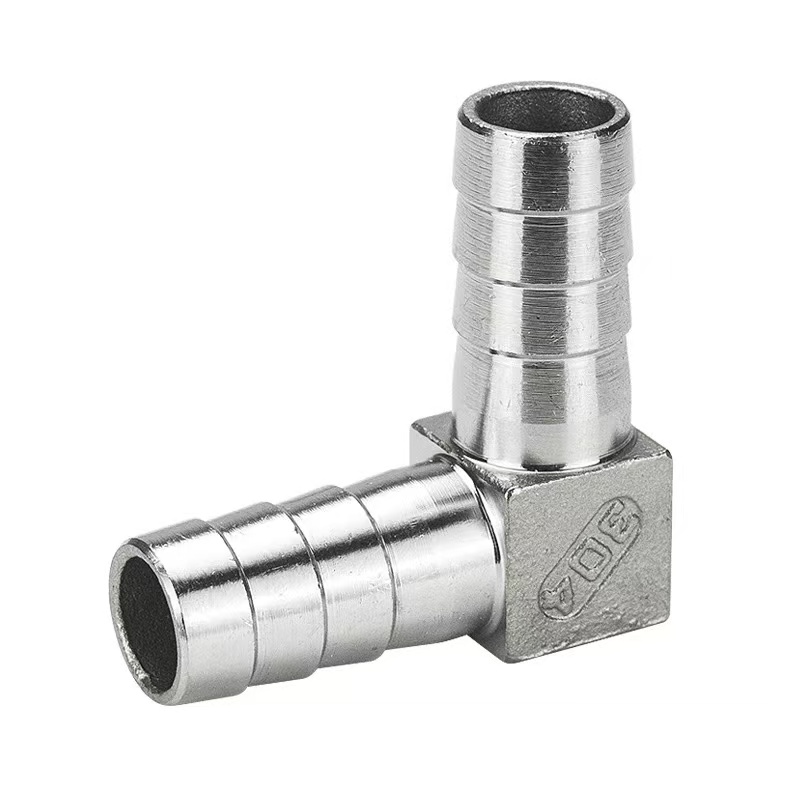

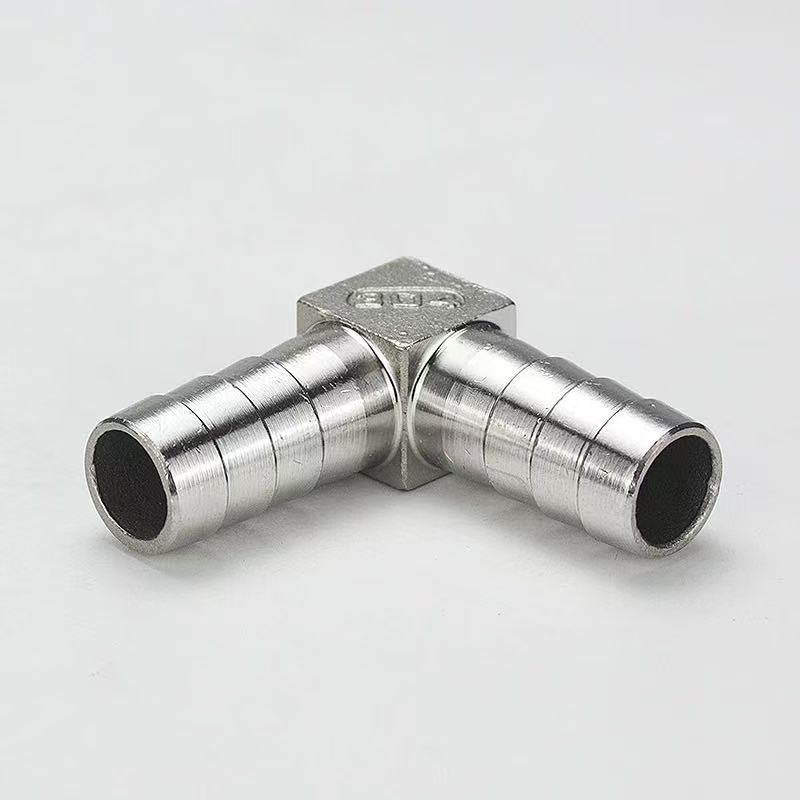

Connector de canonada d'aigua de pagoda tipus L: els dos extrems presenten una estructura de pagoda de pues, dissenyada per crear una connexió direccional de 90 graus entre dues mànegues flexibles.

Connector de pagoda roscat masculí de tipus L: un extrem té una estructura de pagoda de pues per connectar-se a una mànega flexible, mentre que l'altre extrem inclou fils externs (mascle), dissenyats per crear una connexió direccional de 90 graus entre una mànega i una peça d'equip amb un port roscat intern (femella).

Tots dos tipus presenten un disseny en angle de 90 graus amb especificacions idèntiques per als extrems de la pagoda de pues. Estan disponibles en una varietat de materials: acer inoxidable 304, acer inoxidable 316L o llautó. La diferència clau rau en el mètode de connexió: el primer facilita una connexió directa de mànega a mànega, mentre que el segon facilita una connexió transitòria entre una mànega i un equip, oferint així opcions de selecció flexibles per adaptar-se a diversos escenaris d'instal·lació.

Quina diferència hi ha entre el connector de canonada d'aigua de la pagoda de tipus L i el connector de la pagoda de rosca masculina de tipus L?

Diferència bàsica: el connector de canonada d'aigua de la pagoda de tipus L de Shenchi inclou una interfície de doble punt (ambdós extrems són capçals de pagoda amb pues, dissenyats per connectar-se directament a mànegues flexibles). El connector de pagoda roscat masculí de tipus L inclou un fil extern en un extrem i una pagoda de pues a l'altre, dissenyat per connectar una mànega flexible a un tub rígid o cos de vàlvula amb fils interns. Shenchi’Els connectors de canonades d'aigua de pagoda de tipus L d'alt rendiment estan forjats amb llautó o acer inoxidable 304/316L; la seva estructura en angle recte de 90 graus és ideal per redirigir canonades. El disseny de doble punxa garanteix una adherència ferma i segura—especialment quan es combina amb abraçadores de mànega—per evitar despreniments i fuites. Aquests accessoris ofereixen una excel·lent resistència a la pressió, la corrosió i l'envelliment. La variant d'acer inoxidable 316L és especialment adequada per a entorns altament corrosius, com els que impliquen aigua de mar o processament químic. Fàcils d'instal·lar, aquests accessoris són ideals per a connexions de mànega de baixa pressió en sistemes de fontaneria, sistemes pneumàtics i aplicacions de fluids industrials, oferint una estabilitat i durabilitat excepcionals.

Especificacions del producte

Instruccions d'instal·lació

El connector de canonada d'aigua de la pagoda de tipus L de la marca Shenchi, fabricat segons els estàndards nacionals, és fàcil d'instal·lar. Seguint els passos següents assegura una connexió fiable:

Pas 1: tall de mànega

Utilitzeu un tallador de mànega especialitzat per tallar l'extrem de la mànega de manera quadrada i plana, evitant talls en angle o rebaves, per garantir un ajustament perfecte contra les punxes de la pagoda. Per a mànegues trenades o reforçades, es recomana utilitzar un mètode de tall en calent per segellar les vores i evitar que es desfilin.

Pas 2: connexió final de la pagoda

Inseriu la mànega verticalment a l'extrem de la pagoda fins que la cara de la mànega entri en contacte amb la base de la connexió de la pagoda. Les punxes de la pagoda presenten un disseny esglaonat que crea múltiples anells de segellat un cop inserida la mànega. Per a aplicacions d'alta pressió, assegureu la connexió amb una abraçadora de mànega d'acer inoxidable o un clip de molla; la pinça s'ha de col·locar entre la segona i la tercera punxa de la pagoda.

Pas 3: connexió d'extrem roscat

Seleccioneu el mètode de segellat adequat per a l'extrem roscat en funció de les seves especificacions: les rosques G (rosques de canonades paral·leles) requereixen una junta de goma o coure per segellar; Les rosques NPT o R (rosques de tubs cònics) requereixen embolicar de 3 a 5 voltes de cinta de segellat de rosques de PTFE abans d'estrenyir-les. Quan apreteu, apliqueu la clau anglesa al cos hexagonal de la connexió per evitar que el parell es transmeti al punt de connexió de la mànega.

Pas 4: prova de pressió

Un cop finalitzada la instal·lació, realitzeu una prova de pressió estàtica a 1,5 vegades la pressió de treball del sistema. Si no s'observen fuites després de mantenir aquesta pressió durant 3 minuts, el conjunt està llest per al seu ús. El procediment d'instal·lació del connector de pagoda roscat masculí de tipus L corresponent d'aquesta sèrie és idèntic, només es diferencia pel tipus de rosca, que permet una selecció flexible en funció dels requisits específics de la interfície.

Camps d'aplicació

1. Equip de tractament d'aigua

El connector de canonada d'aigua de la pagoda de tipus L està dissenyat per a connexions direccionals de 90 graus entre tubs de PE i PU en purificadors d'aigua, suavitzadors d'aigua i sistemes RO (osmosi inversa). Quan es fabrica amb acer inoxidable 316L, compleix els requisits sanitaris de qualitat alimentària. Hi ha disponible un connector de pagoda roscat mascle tipus L complementari de la mateixa sèrie per a aplicacions on la interfície de l'equip inclou una rosca interna (femella).

2. Sistemes d'automatització pneumàtica

S'utilitza per a l'encaminament de tubs pneumàtics en compressors d'aire, col·lectors de vàlvules pneumàtiques i línies de muntatge automatitzades. La seva estructura en forma de L conserva l'espai intern de l'equip, mentre que la compatibilitat amb pinces de connexió ràpida facilita el muntatge, el desmuntatge i el manteniment ràpids.

3. Sanitaris i electrodomèstics

Connecta mànegues d'entrada d'aigua per a lavabos intel·ligents, rentavaixelles, rentadores i aparells similars. Quan es construeix amb llautó, el connector de canonada d'aigua de tipus L ofereix una conductivitat tèrmica excel·lent, el que el fa adequat per a línies d'aigua calenta. El connector Pagoda roscat masculí de tipus L està dissenyat per adaptar-se a una gamma més àmplia d'estàndards d'interfície que es troben en equips importats.

4. Sistemes de refrigeració i lubricació industrials

Aplicat en línies de refrigeració de màquines-eina i sistemes de lubricació hidràulica. La construcció d'acer inoxidable proporciona una resistència a la corrosió superior, permetent un rendiment fiable en entorns exigents que inclouen boira d'oli, fluids de tall i condicions de funcionament complexes similars.
