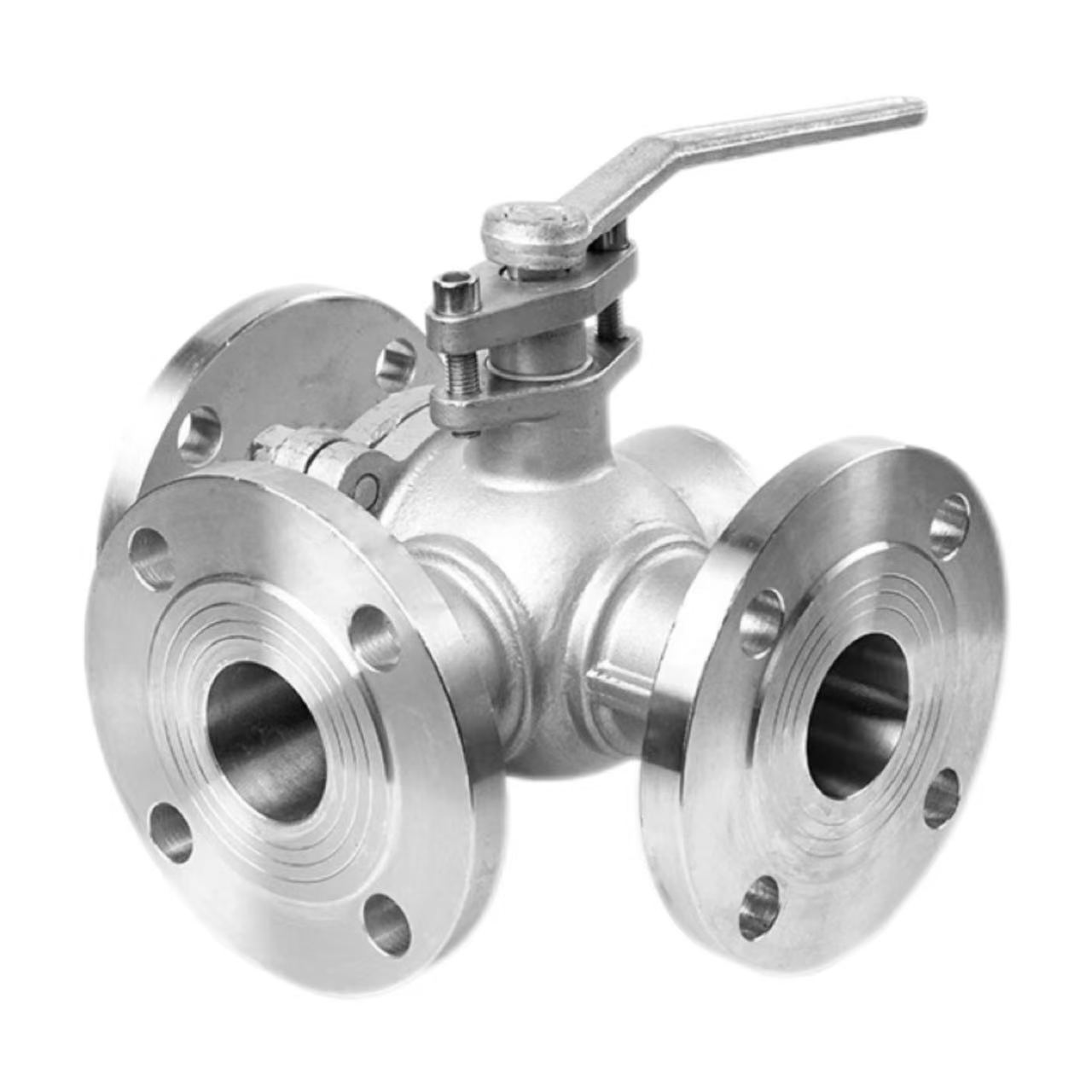

Vàlvula de bola de brida de tres vies

Principi de funcionament

El principi de funcionament de la vàlvula de bola de brida de tres vies resistent a la corrosió de la fàbrica Shenchi es basa en els canals en forma de L o T tallats a la bola. La bola es col·loca al centre del cos de la vàlvula i es gira mitjançant una nansa. Quan la bola gira, els canals s'alineen o es desplacen dels diferents ports de la vàlvula, realitzant la commutació, fusió o divisió de la direcció del flux mitjà.

Bola en forma de L:

 La rotació de 90° permet que el medi canviï de l'entrada a qualsevol sortida, adequat per invertir escenaris amb una entrada i dues sortides o dues entrades i una sortida, com ara subministrar líquid alternativament a dos reactors.

Bola en forma de T:

La rotació de 180 ° permet connectar els tres ports simultàniament o interconnectar dos ports qualsevol, adequat per barrejar dos mitjans i després emetre (fusionar) o dividir un mitjà en dues sortides (dividir), com ara en sistemes de mescla d'aigua calenta i freda d'aire condicionat.

Paràmetres del producte:

Nom del producte: vàlvula de bola amb brida de tres vies	Especificacions: (1/8"-4") DN6-DN100
Pressió nominal: PN16	Material del cos: WCB, SUS304 (CF8), SUS316L (CF3M)
Estàndards: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (estàndard), fins a +350 ℃ (temperatura alta), fins a -196 ℃ (temperatura baixa)
Material metàl·lic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura mitjana: temperatura alta, temperatura baixa, temperatura mitjana, temperatura normal
Mètode de funcionament: manual	Segells: EPDM, PPL
Mètode de connexió: connexió de brida	Aplicacions: aigua, aire, gas, oli, líquids, etc.
Origen: Xina	Mostra: mostres disponibles

Avantatges de la connexió de brida:

Les vàlvules de bola de brida de 3 vies Shenchi utilitzen connexions de brida. En comparació amb les connexions roscades, les connexions de brida ofereixen una major resistència a la pressió; la qualificació PN16 pot suportar de manera estable una pressió de 1,6 MPa. El desmuntatge és convenient, facilitant la inspecció i el manteniment regulars de la canonada. Es garanteix un segellat fiable; la junta de la brida i els cargols funcionen junts per eliminar el risc de fuites. Apte per a canonades de gran diàmetre; per a diàmetres superiors a DN50, on les connexions roscades són difícils, les brides són l'opció estàndard. Shenchi, un fabricant xinès de vàlvules de bola amb brides de 3 vies, ofereix brides que compleixen els estàndards ANSI, BS, DIN i JIS, per satisfer les necessitats dels clients globals.

Punt clau d'instal·lació 1: Alineació de brides

Alineació de la brida Quan instal·leu la vàlvula de bola de brida de tres vies Shenchi, les cares de la brida s'han d'alinear. Les dues brides han de ser paral·leles i concèntriques, amb la desviació que no superi el rang admissible de la junta de la brida. Forçar l'alineació del cargol provocarà la deformació del cos de la vàlvula, afectant la rotació de la bola i el rendiment de segellat. Després de l'alineació, la junta s'ha de col·locar al centre i no s'ha de desplaçar. Una vàlvula de bola de tres vies de baix preu no equival a baixa qualitat; Els productes Shenchi ofereixen una alta precisió i una instal·lació fàcil. Les vàlvules de bola de brida de tres vies resistents a la corrosió tenen acabats de superfície de brida que compleixen els estàndards, garantint un segellat més fiable.

Punt d'instal·lació dos: apretament de cargols

Els cargols de la brida s'han d'estrenyar en diagonal per etapes. Apliqueu el parell gradualment en 2-3 etapes, seguint una seqüència diagonal de 180°. No apreteu un costat alhora, en cas contrari, una pressió desigual a la junta crearà canals de fuites. El parell del cargol ha de complir els valors estàndard; un estrènyer excessiu danyarà la brida o els cargols, mentre que un estrènyer insuficient provocarà un segellat insuficient. La fàbrica de vàlvules de bola de brida de 3 vies de Shenchi ofereix una taula de parell recomanada per als instal·ladors. Aquests punts d'instal·lació són crucials per garantir un funcionament de la vàlvula sense fuites a llarg termini; si us plau, seguiu estrictament les especificacions.

Punt d'instal·lació 3: Suport i neteja de la canonada

Abans de la instal·lació, s'ha de netejar l'interior de la canonada per eliminar l'escòria de soldadura, llimadures de ferro, sorra i altres impureses. Els objectes estrangers que entren a la cavitat de la vàlvula poden ratllar la bola o els segells, provocant fuites. La canonada ha de tenir suport independent; la vàlvula no ha de suportar el pes de la canonada. Les vàlvules de bola de brida en T de gran diàmetre són pesades; L'enfonsament de la canonada pot descentrar la brida i danyar el segell. Les vàlvules de bola de brida en T resistents a la corrosió estan fetes de materials WCB, SUS304 o SUS316L, amb un nucli de vàlvula de coure o acer inoxidable. Després de completar els punts d'instal·lació, el mànec ha de girar lliurement sense encallar-se; aleshores la vàlvula està llesta per al seu ús.
