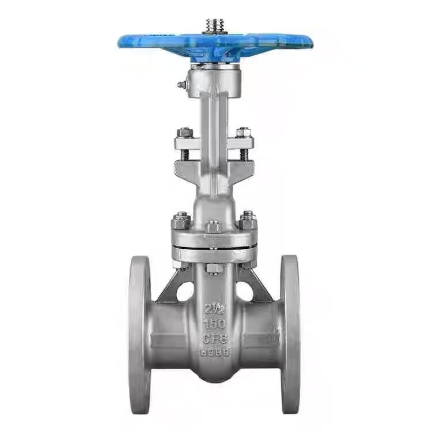

Vàlvula de compuerta amb brida de tija ascendent estàndard americà

Principi de funcionament de la vàlvula de porta amb brides de tija ascendent ASME

Quan l'operador gira el volant, el volant fa girar la tija de la vàlvula. La rosca trapezoïdal de l'extrem superior de la tija de la vàlvula s'enganxa amb la femella de la tija de la vàlvula, convertint el moviment de rotació en moviment lineal axial. Com que la tija de la vàlvula i la porta estan connectades, la tija de la vàlvula farà que la porta pugi o caigui junts.

Per obrir la vàlvula, gireu el volant en sentit contrari a les agulles del rellotge. La tija de la vàlvula impulsa la porta per moure's cap amunt en un moviment lineal, fent que la porta es desenganxi del seient de la vàlvula. Quan la porta s'eleva a una alçada igual al doble del diàmetre nominal de la vàlvula, el pas del fluid està completament lliure i la vàlvula està en posició totalment oberta. Durant el funcionament, el volant es gira normalment a la posició en què no es pot girar més i després es gira enrere mitja volta fins a una volta per aconseguir la posició totalment oberta, evitant que la tija de la vàlvula es bloquegi a causa dels canvis de temperatura.

Per tancar la vàlvula, gireu el volant en sentit horari. La tija de la vàlvula impulsa la porta per moure's cap avall en un moviment lineal, fent que la porta pressioni contra el seient de la vàlvula. El parell aplicat pel volant genera una força de segellat forçada, i la pressió del medi a la canonada també pressiona la porta contra l'altre seient de la vàlvula, formant un efecte d'autosegellat. Aquesta doble acció garanteix zero fuites quan està tancat.

La característica bàsica d'una vàlvula de compuerta de tija ascendent és que la tija de la vàlvula puja i baixa de manera sincrònica amb la porta. Els operadors poden determinar visualment l'estat obert/tancat de la vàlvula observant la longitud de la tija de la vàlvula que s'estén més enllà de la coberta de la vàlvula; com més llarg s'estén la tija, més àmplia és la vàlvula oberta; quan la tija està totalment retraïda, la vàlvula està tancada.

És especialment important tenir en compte que les vàlvules de comporta de brida de tija ascendent ASME (estàndard americà) només es poden utilitzar en posicions totalment obertes o tancades i no es poden utilitzar com a vàlvules de control. Si es deixa en una posició parcialment oberta durant un període prolongat, el medi que flueix a alta velocitat erosionarà les superfícies de segellat, provocant un desgast a la porta i el seient, i finalment provocant fuites de la vàlvula. A més, el medi pot fluir des de cada costat de la vàlvula de compuerta en qualsevol direcció, eliminant la necessitat de tenir en compte la direcció del flux durant la instal·lació i facilitant la disposició del lloc.

Paràmetres del producte

Resistència a alta temperatura i alta pressió

Les vàlvules de porta amb brides de tija ascendent estàndard de Shenchi ASME tenen dos avantatges bàsics de rendiment: resistència a alta temperatura i resistència a alta pressió. El material WCB pot suportar temperatures de fins a 425 ℃, mentre que l'acer inoxidable és adequat per a un rang de temperatures més ampli. Classe de pressió 150, la pressió de funcionament arriba a 1,9 MPa a temperatura ambient, superant l'estàndard PN16. Els segells estan disponibles en tipus PPL resistent a altes temperatures o EPDM resistent a l'aigua. Fabricat a la Xina, Shenchi implementa un control de qualitat integral des de les matèries primeres fins als productes acabats, assegurant un funcionament estable a llarg termini en condicions d'alta temperatura i alta pressió.

Rendiment fiable a alta pressió que supera els estàndards de classe 150

La vàlvula de compuerta de brida de tija ascendent estàndard ASME B16.10 de Shenchi compta amb una resistència fiable a alta pressió. La connexió de brida s'ajusta als estàndards ASME B16.10, amb cargols ajustats uniformement i distribució uniforme de pressió a les juntes. La classificació Classe 150 ofereix una pressió de treball d'1,9 MPa a temperatura ambient, amb un ampli marge de pressió mesurada. El gruix de la paret del cos de la vàlvula està dissenyat segons els estàndards ASME, superant els estàndards nacionals per millorar la seguretat. Shenchi ofereix vàlvules de comporta amb brida de tija ascendent estàndard ASME amb descompte; Les compres a granel tenen descomptes i garanteixen un funcionament estable a llarg termini en condicions d'alta pressió.

Adquisició directa de fàbrica i suport de personalització OEM

Shenchi, com a proveïdor de vàlvules de comporta de brida de tija ascendent ASME (estàndard americà), ofereix serveis de fabricació de mostres. Oferim vàlvules de compuerta de brida de tija ascendent ASME amb descompte a preus de fàbrica transparents, eliminant els beneficis dels intermediaris. Admetem la personalització ODM i OEM; els materials, els diàmetres, els estàndards de brida i els mètodes operatius es poden ajustar a les vostres necessitats. Les nostres vàlvules de comporta de brida de tija ascendent ASME són fàcils de mantenir, amb una estructura senzilla i uns costos de manteniment baixos. Fabricades a la Xina, les vàlvules de comporta de brida de tija ascendent de Shenchi ASME són fiables en qualitat i tenen terminis de lliurament estables. Els clients globals poden contactar amb Shenchi per obtenir paràmetres tècnics detallats i les últimes cotitzacions preferencials.
