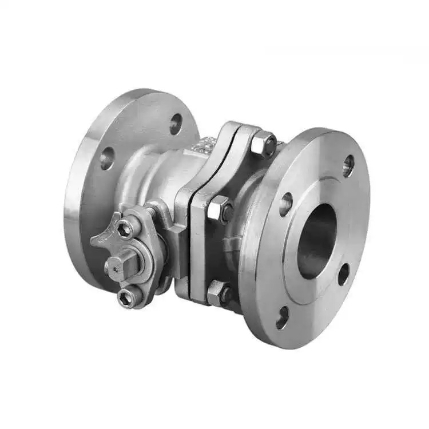

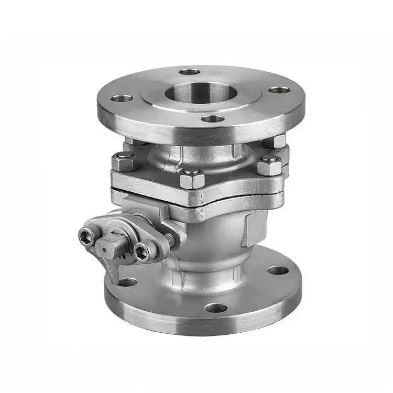

Vàlvula de bola amb brides estàndard americà

Principi de funcionament

El flux de mitjans es controla fent girar la bola 90°.

Al centre de la bola es troba un forat passant amb el mateix diàmetre que el tub. Quan el mànec o l'actuador gira la bola 90 ° fins que el forat passant s'alinea amb l'eix de la canonada, el medi flueix lliurement sense obstruccions, la vàlvula està totalment oberta i la resistència al flux és gairebé zero. Quan la bola gira 90 ° més fins que el forat passant és perpendicular a la canonada, la superfície esfèrica sòlida bloqueja completament el pas, la vàlvula es tanca i s'aconsegueix un tancament fiable.

La vàlvula de bola amb brida estàndard nord-americà adopta un disseny de segellat bidireccional, que permet que els mitjans entrin des de qualsevol direcció sense restriccions de la direcció del flux. Els segells tous (PTFE/PPL) aconsegueixen zero fuites, mentre que els segells durs són adequats per a alta temperatura i alta pressió. La tija de la vàlvula té una estructura anti-explosió per garantir la seguretat i la fiabilitat a alta pressió. Les vàlvules de bola estàndard de brida de Shenchi ASME es fabriquen estrictament segons els estàndards API 608, oferint un funcionament ràpid i un segellat hermètic, cosa que les converteix en vàlvules de tancament ideals per a canonades estàndard ASME a les indústries del petroli, la química i el gas natural.

Paràmetres del producte

Nom del producte: vàlvula de bola amb brida estàndard americà	especificacions: (1/8"-4") DN6-DN100
Pressió nominal: PN16	Material del cos: WCB, SUS304 (CF8), SUS316L (CF3M) Material del cos: WCB, SUS304 (CF8), SUS316L (CF3M)
Estàndards: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (normal), fins a +350 ℃ (temperatura alta), fins a -196 ℃ (temperatura baixa)
Material metàl·lic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura mitjana: temperatura alta, temperatura baixa, temperatura mitjana, temperatura normal
Mètode de funcionament: Manua	Segells: EPDM, PPL
Mètode de connexió: connexió de brida	Aplicacions: aigua, aire, gas, oli, líquids, etc.
Origen: XinaOrigen: XinaOrigen: XinaOrigen: Xina	Mostra: mostres disponibles

Estructura bàsica i aspectes destacats del disseny

Les vàlvules de bola amb brides estàndard americans d'alta qualitat de Shenchi presenten una estructura bàsica que inclou el cos de la vàlvula, la bola, la tija i els segells de seient. La bola pot ser un disseny de bola flotant (DN50 i inferior) o un disseny de bola fixa (DN50 i superior). El forat passant de la bola coincideix amb el diàmetre interior de la canonada, donant lloc a una resistència al flux gairebé nul·la quan està completament oberta. Una estructura anti-explosió de la tija evita que la tija surti a alta pressió. Un dispositiu antiestàtic garanteix la conductivitat entre la bola i la tija, evitant l'acumulació d'electricitat estàtica. Per a les vàlvules de bola de brida ASME amb cotitzacions disponibles, Shenchi ofereix taules detallades de paràmetres tècnics per facilitar la selecció precisa del model i el càlcul pressupostari per als clients.
