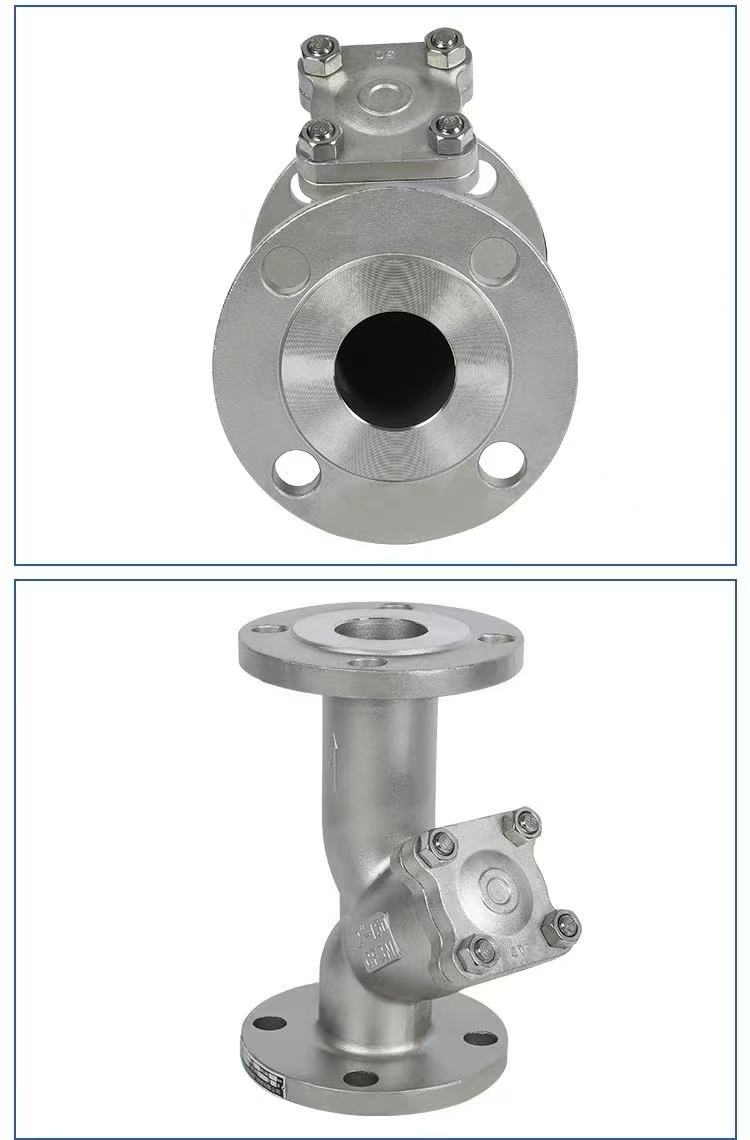

Filtre tipus Y de brida estàndard americà

Principi de funcionament

El filtre de tipus Y de brida estàndard americà integrat de la fàbrica Shenchi funciona segons el principi d'intercepció de la pantalla del filtre. El medi entra a la carcassa des de l'extrem d'entrada i flueix a través de la pantalla del filtre dins de l'estructura en forma de Y. Les impureses sòlides estan bloquejades dins de la pantalla del filtre, mentre que el medi net passa i surt per l'extrem de sortida. L'àrea total de la pantalla del filtre és de 3 a 4 vegades l'àrea de la secció transversal de la canonada, el que resulta en una baixa resistència i un flux ràpid. Per drenar, desenrosqueu l'endoll inferior o traieu la coberta de la brida, traieu la pantalla del filtre, netegeu-la i torneu-la a instal·lar. El cos principal està fabricat amb materials WCB, SUS304 (CF8) o SUS316L (CF3M), utilitzant un procés de fosa integrat, donant lloc a una carcassa perfecta i una resistència a la pressió fiable. Els productes Shenchi són adequats per a la filtració d'impureses en canonades utilitzades a les indústries del petroli, la química i el tractament d'aigua.

Paràmetres del producte

Nom del producte: filtre de tipus Y de brida estàndard americà	Especificacions: (1/8"-4") DN6-DN100Especificacions: (1/8"-4") DN6-DN100
Pressió nominal: PN16	Material del cos: WCB, SUS304 (CF8), SUS316L (CF3M)
Estàndards: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ +150 ℃ (normal), fins a +350 ℃ (tipus d'alta temperatura), fins a -196 ℃ (tipus de baixa temperatura)
Material metàl·lic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura mitjana: temperatura alta, temperatura baixa, temperatura mitjana, temperatura normal
Mètode de funcionament: manual	Segells: EPDM, PPL
Mètode de connexió: connexió de brida	Aplicacions: aigua, aire, gas, oli, líquids, etc.
Origen: Xina	Mostra: mostres disponibles

Punts clau per a la instal·lació

Confirmació de la direcció, alineació i ajustament de brides i suport i protecció de la canonada.

Quan instal·leu els filtres de tipus Y de brida estàndard americà de Shenchi, presteu atenció a tres punts clau: primer, confirmeu la direcció del flux. La fletxa del cos de la vàlvula s'ha d'alinear amb la direcció del flux mitjà i la pantalla del filtre s'ha d'instal·lar cap avall per facilitar la sedimentació d'impureses. En segon lloc, assegureu-vos l'alineació i l'estrenyiment de la brida. Les cares de la brida han de ser paral·leles i concèntriques, la junta centrada i els cargols ajustats en diagonal per etapes per evitar la deformació de la carcassa. En tercer lloc, proporcioneu suport de canonades i protecció prèvia al filtre. El filtre no ha de suportar el pes de la canonada; la canonada s'ha de purgar abans de la instal·lació per eliminar les partícules grans. Shenchi proporciona instruccions detallades d'instal·lació, admet la personalització ODM/OEM i la mida de la malla del filtre es pot ajustar segons sigui necessari per garantir un funcionament estable a llarg termini del filtre.

Substàncies filtrades eficaçment

Els filtres de tipus Y de brida estàndard ASME de Shenchi filtren principalment la matèria sòlida en suspensió als mitjans de canonada. Això inclou: escòries de soldadura, llimades de ferro i residus d'òxid de la soldadura de canonades; sorra, terra, fibres de cànem i residus de segellador que queden de la construcció; partícules, cristalls i sediments transportats pel propi medi; escala d'òxid i fragments d'escala de la paret interior de l'envelliment i pelatge de la canonada; i encenalls de metall i altres impureses en l'oli lubricant. La precisió de filtració es pot seleccionar entre 50 i 300 malles, depenent de la neteja requerida del suport. Fabricats a la Xina, els filtres tipus Y de brida estàndard ASME estan fets de materials WCB, SUS304 i SUS316L, oferint resistència a la corrosió i adaptabilitat a diversos mitjans.

Substàncies no aptes per a la filtració

Els filtres de tipus Y de brida ASME B de Shenchi no són adequats per filtrar les substàncies següents: productes químics dissolts en el medi (com ara sals en salmorra, àcids i àlcalis en solucions); emulsions d'oli-aigua; pastes viscoses o col·loides; impureses suaus fibroses (que poden penetrar o embolicar la pantalla del filtre); i contaminants gasosos en medis gasosos. Per a aquests suports, s'han de seleccionar altres tipus de filtres. Quan es ven filtres tipus Y de brida ASME B, Shenchi confirmarà les característiques dels mitjans amb el client per evitar una selecció incorrecta. Els filtres tipus Y de brida ASME B amb llistes de preus inclouen directrius de selecció detallades.
